The post KXGEM公開課圓滿結束，助力半導體行業自動化標準推廣 first appeared on 珂矽信息技術（上海）有限公司.

親愛的技術伙伴：

想要了解半導體設備 SECS GEM標準是怎么幫助晶圓廠實現自動化生產的嗎？想快速掌握行業領先的KXGEM軟件核心技能嗎？4月15日，我們將在上海浦東舉辦線下免費培訓，助你解鎖高效開發新姿勢！席位僅限30人，先到先得

為什么選擇KXGEM？

作為新一代智能開發平臺，KXGEM深度融合AI引擎與低代碼技術，支持快速搭建企業級應用。無論你是開發者、項目經理還是技術決策者，都能通過可視化工具+深度編碼模式，實現效率300%提升！

培訓亮點搶先看！

??行業標準：半導體行業標準SECS GEM 介紹

? 應用場景：CIM 端 SECS GEM 應用

?深度解析：KXGEM核心功能與實戰技巧

?專家互動：15年+ 經驗技術專家現場答疑

?限量福利：免費 GEMValidator軟件

活動詳情 ?

時間：2025年4月15日（周二）09:30-17:00

地點：上海 浦西

人數：30人（每企業限報2人）

費用：全程免費（含午餐及培訓資料）

報名方式??

1. 發送郵件至support@kxware.com,郵件名“KXGEM公開課報名_<姓名>”注明以下信息

• 姓名
• 聯系電話
• 公司名稱
• 公司郵箱

2. 收到報名郵件后，工作人員將在24小時內確認席位。報名結果以確認郵件為主。

報名截止：4月10日18:00或滿額即止

特別提示

現場將開放5個「免費技術咨詢」名額，攜帶項目案例更有可能獲得定制方案哦！

這個春天，讓我們用技術碰撞火花！4月15日，上海見！

The post 【KXware 公開課】第一講：SECS GEM 標準與KXGEM?實戰技巧 first appeared on 珂矽信息技術（上海）有限公司.

原文地址：SEMI中國信息控制標準技術委員會2024夏季會議在上海順利召開?

由SEMI中國主辦的SEMI中國信息控制標準技術委員會夏季會議于2024年7月5日在上海順利召開。

本次會議上，來自珂矽、萬物云、上揚軟件、中微半導體、安靠、矽美科、上微、精卓等20余位委員及專家代表參加了會議。

會議過程中，經委員會討論，批準由中微半導體主導的Doc.7139行項修訂：工藝管理規范及工藝管理規范SECS-II協議及Doc.7140行項修訂：控制作業管理規范及控制作業管理規范SECS-II協議進入全球投票。

本次會議上，SEMI中國為 “SEMI E87-0324, E87.1-0324/ SEMI E87-0524, E87.1-0524，行項修訂：晶舟管理規范 (CMS) 及晶舟管理規范的SECS-II協議規范的主編單位珂矽信息技術 (上海) 有限公司及各參編單位頒發標準發布證書。

SEMI中國信息控制標準技術委員會是中國集成電路產業與國際行業標準合作的重要平臺，SEMI中國信控標委會自2021年11月成立以來，已成功召開6次標委會，標準委員會目前下設兩個工作小組，先進后道工廠集成 工作組（ABFI TF）及 GEM300 標準工作組 (GEM300 TF)。? ABFI 工作組已有1份標準修訂已正式發布，GEM300工作組目前有2份標準修訂正在進行中。

The post SEMI中國信息控制標準技術委員會2024夏季會議在上海順利召開 first appeared on 珂矽信息技術（上海）有限公司.

PV2的歷史

光伏產業關于標準化IT(信息技術)接口的需求的討論始于2006年，目標是該接口使“復雜的質量保證、可追溯性和先進的過程控制策略”成為可能。2007年9月，歐洲SEMI EIS TF（歐洲設備接口規范工作組）啟動，開始評估利用現有的技術和最合適的方式對光伏設備通信接口進行標準化。2008年，工作組選擇了SEMI E30 GEM標準作為基礎技術，提出了新的光伏設備通信接口(PVECI)標準來規范如何實現在光伏設備上實施GEM標準。2009年6月，SEMI成員正式批準了SEMI 標準PV2 作為光伏設備的標準通訊接口。

PV2的主要內容

• PV2 (PVECI) 當前版本為PV2-0709。標準中定義了一個SEMI E37 (HSMS)、SEMI E5 (SECS-II)、SEMI 30 (GEM)、SEMI E148和SEMI E10 (OEE)標準的框架。
• 與半導體制造中使用的版本相比，限制和簡化了光伏行業的GEM/SECS應用場景。
• 因?yàn)樵谏a(chǎn)制造中實施PV2標準可以大大降低集成成本，因此許多將光伏產品納入其產品組合的半導體設備制造商已經開始利用現有的SECS/GEM標準來實現設備連接。

(SEMI PV2-0709: 光伏設備結構示例)

PV 2 與GEM的區別

Kxware開發的KXGEM產品，為半導體及泛半導體生產加工設備提供了一套成熟的，全功能的GEM接口解決方案。符合SEMI E5/E30/E37標準，支持SEMI E30 GEM所有功能， 同時兼容PV2 標準。 KXGEM可跨平臺運行在Windows, Linux, 安卓等操作系統中。支持多HSMS 端口及多設備實例。集成方式靈活，簡便，兼容性強。

如果需要了解KXGEM的功能及特性，請聯系support@kxware.com。

The post SEMI GEM vs. PV2 first appeared on 珂矽信息技術（上海）有限公司.

交通提示

? 地鐵14號線中寧路站3號口，步行3分鐘
? 地鐵11號線楓橋路站1號口，步行5分鐘

報名聯系人

? 容女士：
13601625657
joanna.rong@kxware.com

? 金女士：
13818462986
ijin@semi.org

報名截止時間：2024年1月7日

The post SEMI SECS GEM Workshop 開始報名 first appeared on 珂矽信息技術（上海）有限公司.

KTM代表了我們對于珂矽半導體設備框架軟件產品的愿景和期望，我們希望能夠通過對KTM功能的不斷完善改進，為您的團隊帶來更多的價值。感謝您一直以來的支持和理解！我們將會繼續不懈努力，提供更好的產品和服務。如果您有任何問題或建議，隨時可以通過 郵箱 support@kxware.com 聯系我們。請持續關注我們的新聞動態和更新，我們期待與您一起體驗KTM的新篇章。

再次感謝您的支持！

珂矽信息技術（上海）有限公司

2023年10月27日

The post KXFramework更名通知 first appeared on 珂矽信息技術（上海）有限公司.

本篇文章將圍繞Carrier ID 和 Carrier SlotMap的驗證，闡述Carrier ID和Carrier SlotMap的狀態，驗證方法，以及衍生出的基本流程場景。

1.??? 驗證信息

Carrier ID 和 Carrier SlotMap.

2.??? 驗證執行者

設備，或者工廠主機。

3.??? 四種驗證方式：

• Host-Based Carrier ID Verification + Host-Based SlotMap Verification
• Equipment-Based Carrier ID Verification + Host-Based SlotMap Verification
• Host-Based Carrier ID Verification + Equipment-Based SlotMap Verification
• Equipment -Based Carrier ID Verification + Equipment -Based SlotMap Verification

通常每個工廠會根據工廠本身的自動化策略，在以上四種驗證方式組合中選擇一種，但并不能排除工廠會在同一臺設備使用一種以上驗證組合。到這里，很多人就會有同樣的疑問：工廠主機和設備是通過什么來約定使用哪種驗證方式呢？答案是：服務命令。

首先，驗證的核心是將從工廠MES獲取的Carrier信息與從Carrier 本身讀取到的信息進行對比。那么驗證的執行者就是首先同時掌握以上兩方信息的主體。設備從Carrier讀到的信息以事件的方式發送給工廠主機（S6F11）,? 工廠主機從MES獲取的Carrier信息則是通過Carrier 服務命令發送給設備(S3F17)。根據工廠主機下達S3F17服務命令的不同時間點和命令內容，工廠主機和設備可以動態的決定由哪一方來完成Carrier ID和 SlotMap 的驗證。

?我們以第一種驗證方式為例，梳理一下流程：

1. 首先，設備在沒有收到任何Carrier 服務命令的情況下，檢測到Carrier的到達。
2. 設備從Carrier上安裝的Tag中讀取到Carrier ID。
3. 設備將讀到的Carrier ID上報給工廠主機。
4. 工廠主機向MES 查詢該設備及裝載臺上調度指定的Carrier 信息。
5. 工廠主機驗證Carrier ID。一旦匹配，向設備發送S3F17 ProceedWithCarrier。
6. 設備接受到S3F17 ProceedWithCarrier，認為Carrier ID 已經得到確認。繼續執行Carrier SlotMap的掃描。
7. 設備將讀到的SlotMap上報給工廠主機。
8. 工廠主機向MES 查詢該設備及裝載臺上調度指定的Carrier Slot Map信息，并與設備上報SlotMap進行比對。一旦匹配，設備發送S3F17 ProceedWithCarrier。
9. 設備接受到S3F17 ProceedWithCarrier，認為Carrier SlotMap 已經得到確認。

至此 E87 Carrier的驗證流程結束?？梢钥吹剑诖肆鞒讨?，工廠主機使用了兩次ProceedWithCarrier指令來對Carrier ID和 Slot Map進行驗證。關于其他幾種驗證方式，篇幅所限，我們列舉出了使用的服務指令，不做詳細分解介紹。如果想要了解更多細節，歡迎聯系我們。

4.??? Carrier驗證中使用的服務命令

• Host-based Carrier ID & Host-based Slot map驗證
• ProceedWithCarrer（僅包含Carrier ID，不包含SlotMap）
• ProceedWithCarrer (包含Carrier ID)
• Host-based Carrier ID & Equipment-based Slot map驗證
• ProceedWithCarrer（包含Carrier ID 及SlotMap信息）
• Equipment-based Carrier ID & Host-based Slot map 驗證
• Bind/CarrierNotification（包含Carrier ID，但不包含SlotMap信息）
• ProceedWithCarrer (包含Carrier ID)
• Equipment-based Carrier ID & Equipment-based Slot map 驗證
• Bind/CarrierNotification （包含Carrier ID 及SlotMap信息）.

Kxware開發的KXGEM300產品，為300mm半導體生產加工設備提供了一套成熟的， 完整的GEM300接口解決方案。KXGEM300 實現了SEMI E40/E94/E84/E87/E90/E116/E157等標準。內建支持各種E87驗證場景。KXGEM300可跨平臺運行在Windows, Linux, 安卓等操作系統中。集成方式靈活，簡便，兼容性強。

如果需要了解KXGEM的功能及特性，請聯系Support@kxware.com。

The post GEM300系列之E87 Carrier的驗證邏輯 first appeared on 珂矽信息技術（上海）有限公司.

1. SECS GEM手冊的更新往往跟不上設備軟件的升級，信息更新滯后；
2. SECS GEM 手冊沒有統一的格式，通常為PDF或Word文檔格式，需要開發人員閱讀后獲取更新信息；

為了解決這些問題，SEMI標準的修訂者們也在對標準持續做完善。除了發布標準SEMI E172 （SEDD, SECS Equipment Data Dictionary），將設備的特性描述格式標準化。此外，SECS GEM標準陸續增加了一系列接口消息，使得工廠可以隨時通過向設備發送指令，查詢到設備當前的特性定義。本篇文章接下來的內容，整理了自1982年至今，SEMI 標準中定義的設備自我描述接口功能的進化歷程。

E005-00-0082 版本接口

• S5F5 (List Alarm Request) / S5F6 (List Alarm Data)
• S7F19 (Current EPPD Request) / S7F20 (Current EPPD Data)

E005-00-0092 版本新增接口

• S1F11 (Status Variable NameList Request) / S1F12 Status Variable NameList Reply
• S2F29 (Equipment Constant NameList Request) / S2F30 (Equipment Constant NameList)
• S5F7 (List Enabled Alarm Request) / S5F8 (List Enabled Alarm Data)

E005-00-0813版本新增接口

• S1F21 (Data Variable NameList Request) / S1F22 (Data Variable NameList Data)
• S1F23 (Collection Event NameList Request) / S1F24 (Collection Event NameList Data)

E005-00-0821 版本新增接口

• S2F51 (Request List of Report Identifiers) / S2F52 (Return List of Report Identifiers)
• S2F53 (Request List of Report Definitions) / S2F54 (Return List of Report Definitions)
• S2F55 (Request Event Report Links) / S2F56 (Return Event Report Links)
• S2F57 (Request List of Enabled Events) / S2F58 (Return List of Enabled Events)
• S2F59 (Request Selected Spooling Stream and Functions) / S2F60 (Return Selected Spooling Stream and Functions)
• S2F61 (Request List of Trace Identifiers) / S2F62 (Return List of Trace Identifiers)
• S2F63 (Request Trace Definitions) / S2F63 (Return Trace Definitions)

Kxware開發的KXGEM產品，為半導體及泛半導體生產加工設備提供了一套成熟的，全功能的GEM接口解決方案。符合SEMI E5/E30/E37標準，支持SEMI E30 GEM所有功能。支持E005-00-0821 標準中包含的所有設備端自我描述接口。 KXGEM可跨平臺運行在Windows, Linux, 安卓等操作系統中。支持多HSMS 端口及多設備實例。集成方式靈活，簡便，兼容性強。

如果需要了解KXGEM的功能及特性，請聯系Support@kxware.com。

The post SECS GEM系列之設備自我描述接口的進化 first appeared on 珂矽信息技術（上海）有限公司.

一．??????? GEM控制狀態模型

控制狀態機(Control State Model)定義了主機和設備之間的協作級別。一臺設備可能的控制狀態包括：

• ON-LINE
  • Local
  • Remote
• OFF-LINE
  • Host Off-Line
  • Equipment Off-Line
  • Attempt On-Line

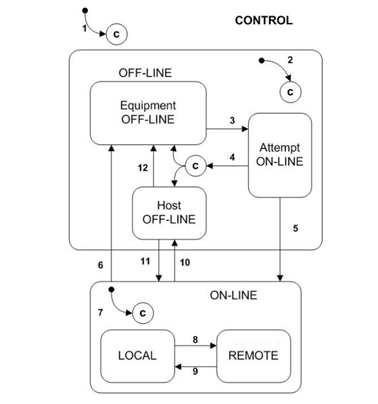

(摘自：SEMI E30 Control State Model Diagram）

二．??????? GEM各控制狀態下的設備行為

OFF-LINE

設備控制狀態處于OFF-LINE狀態時，設備的操作由操作員在操作員控制臺進行，消息傳輸是可能的。但是絕大多數用于狀態查詢和遠程操作的消息傳遞都將收到嚴格限制。特點如下：

• 設備只應響應和處理收到的S1F13和S1F17主消息。其余均以SxF0 回復，x為收到主消息的Stream編號。
• 設備只應處理收到的S1F14和S1F2次消息，其余均應丟棄。
• 設備只應發送S1F13、S9Fy和S1F1主消息。
• 設備只應發送S1F14和S1F18 次消息。
• 不會有消息進入Spooling。

ON-LINE LOCAL

設備控制狀態處于ON-LINE LOCAL狀態時，設備的運行由操作人員的直接動作來實現。所有操作指令應可在設備的本地操作員控制臺輸入。同時工廠主機（Host）具有以下能力和限制:

• 主機禁止使用引起物理移動或啟動處理的遠程命令。
• 在工藝處理過程中，禁止主機修改任何影響該工藝的設備常數。其他設備常數可以在加工過程中變化。當沒有工藝進行時，主機應能修改所有可用的設備常數。
• 主機應能夠上傳和下載配方，只要該操作不影響當前正在執行的任何配方。
• 主機應能夠配置數據自動上報功能，包括報警（Alarm）， 事件（Event），及追蹤（Trace）。
• 主機應能夠查詢設備的數據，包括狀態變量（Status Variable）， 設備常量（Equipment Constant），事件報告（Event Report），配方列表（EPPD），報警列表及報警狀態。
• 主機和設備應均能夠執行GEM中定義的終端服務（Terminal Service）。

ON-LINE REMOTE

設備控制狀態處于ON-LINE LOCAL狀態時，工廠主機應能夠通過通信接口執行必要的遠程命令，以自動化的方式在整個過程周期中操作設備。處于REMOTE狀態時，設備不應限制工廠主機的遠程操作。

• 應允許對設備進行配置，在特定的非緊急程序中限制操作人員的本地操作。以確保設備本地操作不會干擾設備的自動生產和主機的遠程控制。
• 控制功能應由主機與本地操作員進行一定程度的共享。至少，操作人員應該有能力改變控制狀態，啟動緊急停止和中斷處理（ 例如，停止、中止或暫停）。

三．??????? 控制狀態切換的觸發條件

ON-LINE/LOCAL -> ON-LINE/REMOTE

GEM中規定，當操作人員在用戶界面上發起切換到ON-LINE/REMOTE狀態的請求，可以觸發此狀態變化。但目前，相當數量的工廠要求設備支持工廠主機通過遠程命令在LOCAL和REMOTE之間進行狀態切換。

ON-LINE/REMOTE -> ON-LINE/LOCAL

GEM中規定，當操作人員在用戶界面上發起切換到ON-LINE/REMOTE狀態的請求，可以觸發此狀態變化。但目前，相當數量的工廠要求設備支持工廠主機通過遠程命令在LOCAL和REMOTE之間進行狀態切換。

ON-LINE -> OFF-LINE/Equipment OFF-LINE

操作人員用戶界面上發起切換到OFF-LINE的請求。

ON-LINE -> OFF-LINE/Host OFF-LINE

工廠主機通過S1F15消息發起設備切換到OFF-LINE的請求。

OFF-LINE/Equipment OFF-LINE -> ON-LINE

操作人員用戶界面上發起切換到OFF-LINE的請求，設備切換到OFF-LINE/Attempt ON-LINE，并向工廠主機發送S1F1消息，如果無通訊錯誤并收到S1F2回復。狀態成功切換到ON-LINE的默認子狀態。

OFF-LINE/Host OFF-LINE -> ON-LINE

工廠主機通過S1F17消息發起設備切換到ON-LINE的請求。

Kxware開發的KXGEM產品，為半導體及泛半導體生產加工設備提供了一套成熟的，全功能的GEM接口解決方案。符合SEMI E5/E30/E37標準，支持SEMI E30 GEM所有功能。 KXGEM可跨平臺運行在Windows, Linux, 安卓等操作系統中。支持多HSMS 端口及多設備實例。集成方式靈活，簡便，兼容性強。

如果需要了解KXGEM的功能及特性，請聯系Support@kxware.com。

The post SECS GEM系列之控制狀態機 first appeared on 珂矽信息技術（上海）有限公司.

一． GEM通訊狀態模型

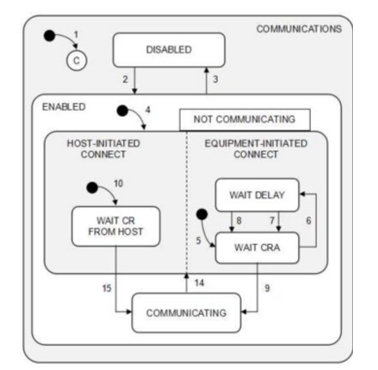

通訊狀態機(Communication State Model)規范建立通訊的規則。下圖摘自GEM標準，定義了設備GEM接口在應用層的通訊狀態模型。

（摘自：SEMI E30 Figure 4 Communication State Model Diagram）

狀態包括：

• DISABLED：通訊功能禁用（關閉）
• ENABLED： 通訊功能啟用（打開）
  • NOT COMMUNICATING： 未通訊
    • HOST-INITIATED CONNECT：Host啟動連接
      • WAIT CR FROM HOST： 等待主機連接請求
    • EQUIPMENT-INITIATED CONNECT：設備啟動連接
      • WAIT DELAT：等待延遲
      • WAIT CRA： 等待連接確認
    • COMMUNICATING： 通訊中

二． GEM設備各通訊狀態下的行為

DISABLED

設備與主機通訊關閉。在這種狀態下，與主機的SECS-II通信不存在。如果操作人員從ENABLED切換到DISABLED，所有SECS-II通信應立即停止。任何排隊發送的消息將被丟棄，所有對任何開放的交易和對話的進一步操作將被終止。

ENABLED

設備與主機通訊打開，包括COMMUNICATING和NOT COMMUNICATING兩個子狀態。無論何時啟用通信，無論是在系統初始化期間還是通過操作人員的選擇，就會首先進入 NOT COMMUNICATING的子狀態，直到正式建立通信。

ENABLED/NOT COMMUNICATING

當通訊處于NOT COMMUNICATING狀態時，除S1F13、S1F14和S9Fx外，不得發送其他任何消息。設備應丟棄除S1F13或S1F14(建立通信確認)以外的任何來自主機的消息。它還應定期嘗試通過發出S1,F13來建立與主機的通信，直到通信建立成功。NOT COMMUNICATING 狀態有兩個并發的子狀態，HOST-INITIATED CONNECT和EQUIPMENT- INITIATED CONNECT，

NOT COMMUNICATING/EQUIPMENT-INITIATED CONNECT：

該狀態有WAIT CRA 和 WAIT Delay 兩個子狀態。在任何進入NOT COMMUNICATING狀態時，只要EQUIPMENT-INITIATED CONNECT第一次變?yōu)榛顒?dòng)狀態，就會發生向WAIT CRA的轉換，CommDelay定時器被設置為超時，并立即嘗試發送S1,F13。

? NOT COMMUNICATING/EQUIPMENT-INITIATED CONNECT/WAIT CRA-已發送建立通信請求。?設備等待主機確認請求。

? NOT COMMUNICATING/EQUIPMENT-INITIATED CONNECT/WAIT DELAY-發生連接事務失敗。?已初始化CommDelay 定時器。?設備開始等待定時器超時。

NOT COMMUNICATING /HOST-INITIATED CONNECT：

該狀態描述了在NOT COMMUNICATING狀態下，主機發起的S1,F13的響應行為。

? NOT COMMUNICATING/HOST-INITIATED CONNECT/WAIT CR FROM HOST-設備等待主機發出S1、F13。?如果收到S1,F13，則嘗試發送COMMACK = 0的S1,F14。

ENABLED/COMMUNICATING

通信已建立完成。設備可以接收來自主機的任何消息，包括S1、F13。 當設備進行通信時，應保持與主機的SECS通信。

三． GEM各通訊狀態之間切換的觸發條件

通訊狀態機的變化中，只有ENABLED和DISABLED是需要由操作人員，通過啟動/關閉軟件或在軟件界面上發起開啟/關閉 GEM功能操作來實現。其余狀態的變化，是由設備和工廠主機之間的消息交互實現的。下列為常見其他狀態到COMMUNICATING狀態的觸發條件。

1. DISABLED->COMMUNICATING

操作人員在設備端啟用GEM功能。

2. WAIT CR FROM HOST->COMMUNICATING

設備收到主機發出的S1F13消息，回復S1F14，并進入COMMUNICATING狀態。

3. WAIT CRA ->COMUNICATING.

設備發出S1F13，收到主機回復消息S1F14. 進入COMMUNICATING狀態。

4. WAIT DELAY->COMMUNICATING.

設備等待CommDelay 定時器觸發，發出S1F13消息，進入WAIT CRA狀態。

Kxware開發的KXGEM產品，為半導體及泛半導體生產加工設備提供了一套成熟的，全功能的GEM接口解決方案。符合SEMI E5/E30/E37標準，支持SEMI E30 GEM所有功能。 KXGEM可跨平臺運行在Windows, Linux, 安卓等操作系統中。支持多HSMS 端口及多設備實例。集成方式靈活，簡便，兼容性強。

如果需要了解KXGEM的功能及特性，請聯系Support@kxware.com。

The post SECS GEM 系列之通訊狀態機 first appeared on 珂矽信息技術（上海）有限公司.
