SEMI E157 MPT：模塊工藝跟蹤規范概述
引言
SEMI E157 模塊工藝跟蹤 (Module Process Tracking, MPT)?是半導體制造領域的關鍵標準。SEMI E157定義了設備向工廠系統報告工藝相關數據的標準能力，核心聚焦于工藝模塊（Process Module）?在配方執行過程中的活動。通過標準化事件報告與上下文數據關聯，實現時間序列數據（Trace）與工藝摘要數據的可追溯性，配方步驟級粒度的工藝起止記錄和工藝模塊事件關鍵上下文參數（工藝作業ID、設備配方、基板信息）的同步獲取。
術語定義
- 工藝模塊：執行材料加工的設備組件（如工藝腔），由設備配方控制。支持子模塊嵌套（SEMI E120）。
- 設備配方：可執行的工藝指令集合，由用戶管理且可復用。由1個或多個配方組件構成。
- 配方組件：獨立管理的可執行單元（如文件）?？砂?+個配方步驟（即子配方）。
- 主配方：標識設備配方的頂層組件（SEMI E40 ProcessJob中的RecID）。單組件配方中自身即主配方。
- 配方參數：配方中允許外部賦值的變量（如通過ProcessJob傳遞或設備自適應算法生成）。
- 配方步驟：配方執行條件/指令的顯著變化點，需順序執行且不可重疊。
配方執行邏輯

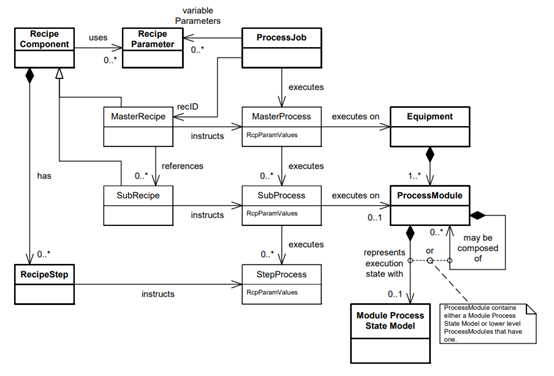

配方執行概念示例 (圖片來源: SEMI E157)
- 層級關系：主配方 → 配方組件 → 配方步驟（步驟邊界由工藝條件顯著變化決定）。
- 參數傳遞：參數可跨層級傳遞（如主配方→子配方），支持主機下發或設備內部生成。
- 多任務模塊：
- 并行處理多個基板時，需拆分為獨立子工藝模塊（各持狀態模型實例）；
- 批處理設備（如Wet Bench/Furnace）單線程處理多基板時，視為單一工藝模塊。
模塊工藝狀態模型
E157 MPT 引入的主要新概念是模塊工藝狀態模型，如下圖所示。 這個狀態模型定義了所有工藝模塊通用的行為和事件。 結果是在大多數或所有設備類型上統一報告關鍵處理事件。

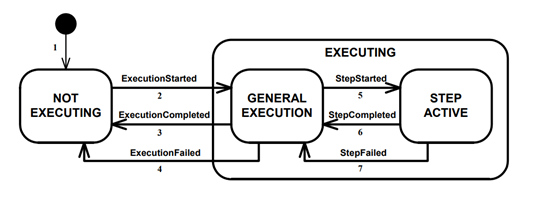

Module Process 狀態模型(圖片來源: SEMI E157)
- NOT EXECUTING：配方未直接影響模塊（如空閑或維護狀態）。
- EXECUTING（父狀態）：當工藝模塊受到設備配方執行的直接影響時, 是GENERAL EXECUTION 和STEP ACTIVE的父狀態。
- GENERAL EXECUTION：配方組件執行中，但無活躍步驟（步驟間/無步驟配方）；
- STEP ACTIVE：特定配方步驟執行中（需順序報告，禁止并行/重疊）。
數據報告要求
所有模塊工藝狀態模型事件應能夠報告以下數據參數:
| 參數名稱 | 描述 |
| RCID | 配方組件的標識符，用于指定相關工藝模塊中活動的指令。 注意，這可能是在設備上執行的主配方或子配方。 如果是主配方，RCID的值將與ReCID的值相同。 |
| RecID | 在設備上執行的主配方的標識符。 無論配方是如何開始執行的，都應提供此值。 支持SEMI E40工藝作業的設備應按照工藝作業設置工藝中指定的配方報告RecID參數值(也稱為RecID)。 當使用SEMI E30 PPSelect完成工藝設置后，設備應報告RecID參數的值作為相應的PPID。 |
| ModuleID | 模塊標識符。模塊工藝在其中發生的設備模塊的標識符。 設備中每個工藝模塊的ModuleID必須是唯一的。 |
| SubstrateID | 基板標識符。該數據參數應報告由該模塊工藝活動處理的基板的ID。 如果工藝模塊一次最多支持處理一個基板，則支持SubstrateID參數，不支持SubstrateIDList參數。 |
| SubstrateIDList | 該模塊工藝活動所處理的底物的標識符列表。如果工藝模塊支持同時處理多個基板，則該工藝模塊應支持SubstrateIDList參數，不支持SubstrateID參數。 |
| ProcessJobID | 負責與模塊相關的配方執行的SEMI E40 Process Job的標識符。 如果設備支持SEMI E40，且工藝模塊一次最多支持一個ProcessJob，則該工藝模塊應支持ProcessJobID參數，不支持ProcessJobIDList參數。 |
| ProcessJobIDList | 負責與模塊相關的配方執行的SEMI E40 ProcessJobs的標識符列表。 如果設備支持SEMI E40，且工藝模塊同時支持多個ProcessJob，則該工藝模塊應支持ProcessJobIDList參數，不支持ProcessJobID參數。 |
| RecipeParameters | 應用于配方組件的配方參數設置，用于更改此執行實例。 它應該由名稱值對結構的集合組成，每個結構都包含配方參數名稱(字符串)和應用的值(具有不同的類型)。 |
SECS GEM 接口（SEMI E30）數據要求
- 使用 Stream 6 報告狀態模型事件；
- 每個工藝模塊分配獨立CEID集合；
- 狀態值枚舉編碼：
0: NO STATE | 1: NOT EXECUTING | 2: GENERAL EXECUTION | 3: STEP ACTIVE
EDA 接口（SEMI E120/E125/E132/E134）數據要求
- 狀態模型納入設備元數據；
- 使用SEMI E125命名約定定義事件；
- 狀態ID采用CamelCase（如GeneralExecution）。
如需了解SEMI E157 解決方案，請聯系Support@kxware.com
如需獲取SEMI E157 標準文檔， 請?jiān)L問SEMI網站：https://www.semi.org/en/products-services/download-standards
