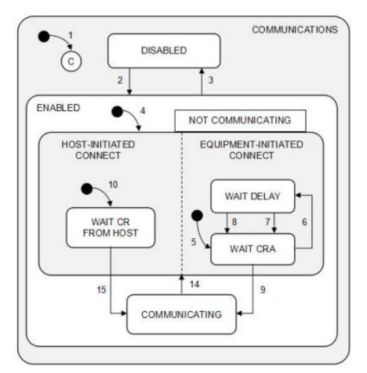

通訊狀態機

通訊狀態機規范了設備與主機之間的通訊規則。

通訊狀態機的狀態包括：

1. Disabled：通訊功能被禁用。
2. Enabled：通訊功能已啟用。
   • 2.1 Not Communicating：設備與主機未建立通訊。
     • 2.1.1 Host-Initiated Connect：主機發起連接請求。
       • Wait CR From Host：等待主機的連接請求確認。
     • 2.1.2 Equipment-Initiated Connect：設備發起連接請求。
       • 2.1.2.1 Wait Delay：等待通訊延遲計時器到期。
       • 2.1.2.2 Wait CRA：等待通訊請求確認。
   • 2.2 Communicating：設備與主機正在通訊。

通訊狀態機的核心是CommDelay Timer，用于測量嘗試發送S1,F13消息的間隔時間。該定時器的長度由用戶可配置的設備常量EstablishCommunicationsTimeout決定。

詳細解讀請參考本站文章 http://www.ztrww.cn/secs-gem-communicationstate/

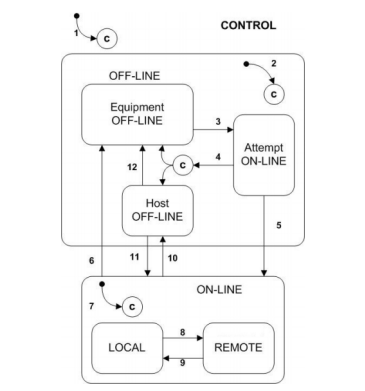

控制狀態機

控制狀態機定義了主機與設備之間的協作級別，并指定了操作員在不同控制級別上的交互方式。

狀態包括：

1. Online：設備在線，主機可以遠程控制設備。
   • Local：設備由操作員本地控制，主機不能使用引起物理移動或啟動處理的遠程命令，但可以上傳和下載配方。
   • Remote：設備由主機遠程控制，主機可以完全控制設備，操作員只能進行緊急操作。
2. Offline：設備離線，主機無法控制設備。設備的操作由操作員在控制臺進行，主機只能發送有限的消息。

詳細讀解請參考本站文章 http://www.ztrww.cn/secs-gem-controlstate/

工藝狀態機

工藝狀態機報告設備的作業狀態，允許設備自定義狀態。可能的狀態包括：

• Init：設備初始化。
• Idle：設備空閑。
• Processing Active：設備正在處理。
• Pause：處理暫停。
• Process：處理進行中。
• Setup：設備設置中。
• Ready：設備準備就緒。
• Executing：設備正在執行任務。

收集事件通知

收集事件通知是GEM標準中的重要功能。當設備發生有意義的事件時，會實時向主機報告。GEM采用發布/訂閱機制，設備定義一組可供主機收集的事件，主機訂閱所需的事件。當事件在設備端被觸發時，GEM接口只發布被訂閱的收集事件。

Collection Event是設備上對主機具有重要意義的事件或事件分組。每個收集事件都有一個唯一的標識符CEID。主機可以通過事件報告、跟蹤數據活動報告、限值監控和查詢狀態變量等方式監控設備的狀態。

動態事件報告配置

在實際生產中，主機不僅需要收到事件通知，還需要了解與事件相關的數據。GEM標準允許主機動態修改設備事件報告設置。主機可以定義報告，將報告鏈接到收集事件，并啟用收集事件通知。設備通過收集事件消息發布所請求的數據。

變量數據收集

變量數據收集功能允許主機通過指定RPTID向設備請求包含數據變量的報告。報告中包含的狀態變量和設備常量的值應是最新的。離散數據變量值僅在特定采集事件發生時有效。

跟蹤數據收集

跟蹤數據收集提供了一種定期采樣數據的方法，適用于跟蹤趨勢或監控一定時間窗口內的連續數據。跟蹤報告包含數據采樣間隔、報告組大小、狀態變量、總樣本數和跟蹤ID等信息。

限值監控

限值監控功能允許主機監控設備變量的值，并在變量超出設定范圍時接收通知。限值監控涉及定義監控區域和限制，當變量值在監控區域之間轉換時，設備會向主機報告。

遠程控制

遠程控制功能允許主機通過通信接口遠程操作設備。主機可以發送命令，如開始處理、選擇配方、停止處理、暫停處理、恢復處理和中止處理等。設備需要響應主機命令，并提供相應的功能。

設備常量管理

設備常量管理功能允許主機讀取和更改設備上的常量值。設備常量應存儲在非易失性存儲器中，當操作員更改設備常量時，設備應提供收集事件提醒主機。

工藝配方管理

工藝配方管理功能允許主機與設備之間傳遞工藝規范。設備應支持至少一種已定義的工藝配方管理方案，如格式化或非格式化工藝配方管理。主機可以上傳、下載、查詢和刪除工藝配方。

物料運動

物料運動功能用于通知主機設備端口出現或移除材料。設備應至少提供兩個收集事件，分別用于報告物料移除和物料到達。

設備終端服務

設備終端服務允許主機在設備顯示設備上顯示信息，或從設備操作員接收信息。設備應能顯示主機傳遞的信息，并將操作員輸入的信息傳遞給主機。

錯誤信息

設備在接收到無法處理的消息時，應通知主機錯誤類型，包括設備ID、消息流類型、消息函數、消息格式和數據格式等。設備還應通知主機報文數據量超出處理能力或交互定時器到期的情況。

時鐘功能

時鐘功能使主機能夠跨多個設備管理與時間相關的活動。主機可以設置和查詢?cè)O(shè)備的時間，設備也可以請求主機的當前時間。時間戳對于解決事件/警報發生的相對順序和主機對設備活動的調度非常有用。

假脫機功能

假脫機功能允許設備在通信中斷期間將消息排隊，待通信恢復后傳遞。假脫機的目的是保留由于通信失敗而可能丟失的數據，用于跟蹤材料和提高產品質量。

結語

SEMI E30 GEM標準為半導體制造設備提供了一套通用的通信與控制模型，涵蓋了從基本通信到高級功能的全方位需求。通過實現GEM標準，設備供應商和工廠能夠顯著提高制造自動化的效率和靈活性，從而獲得更大的經濟效益。

如需了解 SEMI E30 解決方案，請聯系support@kxware.com。

關于SEMI 標準文檔詳細信息，請?jiān)L問SEMI官網：http://www.semi.org 。
