SEMI E5 SECS-II 標準概述

引言

SEMI E5 SECS-II（半導體設備通信標準2）定義了半導體設備與工廠主機之間交換的消息的詳細結構和解釋。該標準完全兼容SEMI E4（SECS-I），并允許與其他消息傳輸協議兼容。SECS-II通過定義消息的詳細結構，使得主機軟件只需對個別設備有最低限度的了解即可建立通信，從而支持集成電路制造中的典型行為場景。SEMI E5中的主要內容包括：設備與主機通信協議的基本術語概念，SECS-II消息的格式及組成元素， 通信數據項定義及規范。

術語定義

• 主機（Host）：工廠與設備通信的智能系統。
• 設備（Equipment）：與工廠主機通信的智能系統。
• 設備ID（Device ID）：0到32767之間的數字，用于標識與主機通信的特定設備。
• 發起者（Originator）：消息的創建和發送者。
• 交互（Transaction）：構成了所有SECS-II信息交換的基礎，由不請求應答的主消息或請求應答的主消息及其相應的次消息組成。
• 會話（Conversation）：一個或多個用于完成特定任務的相關交互的系列。會話超時用于提示會話沒有正常結束。
• 主消息（Primary Message）：Function為奇數的消息，也是一對交互消息的第一條消息。
• 次消息（Secondary Message）：Function 為偶數的消息。也是一對交互消息的第二條信息。
• 解釋器（Interpreter）：解釋主消息（Primary Message）并在請求時生成應答的系統。
• 單塊消息（Single-Block Message）：SECS-II要求某些消息按照消息傳輸協議以單個塊或單個包的形式發送。單個塊的SECS-II消息允許的最大長度是244字節。
• 多塊消息（Multi-Block Message）：長度超過244字節的SECS-II消息稱為多塊消息。某些SECS-II消息允許是多塊消息，即使它們在其他方面滿足單塊長度要求。
• 狀態變量（Status Variable）：只讀狀態信息，其值始終包含有效信息。
• 數據變量（Data Variable）：只讀信息，當與數據變量關聯的事件在Event Report消息中報告時，該值只需要包含有效的信息。
• 設備常量（Equipment Constant）：設備的設置，該值可以由主機和操作員設置，用于配置設備的硬件或軟件行為。

SECS-II消息定義

SECS-II消息被劃分為多個Stream，每個Stream包含特定的Function消息。例如：

• Stream 1：交換設備狀態信息。
• Stream 2：處理來自主機的設備控制消息。
• Stream 4：物料控制，包含原始物料控制協議和支持SEMI E32的新協議。
• Stream 5：異常處理，包含關于二進制和模擬設備異常的消息。
• Stream 6：數據收集，用于滿足工藝測量和設備監控的需要。
• Stream 7：工藝程序管理，用于管理和傳輸工藝程序。
• Stream 9：系統錯誤，用于通知主機已經收到了一個無法處理的消息塊或事務計時器超時發生。
• Stream 10：終端服務，這組消息適用于在設備的操作終端和主機之間傳遞文本消息。
• Stream 11：已被刪除，不會再出現在E5標準中。通信委員會一致認為 Stream 11已經過時。 它已經從1989年版的標準中刪除，不鼓勵使用它。
• Stream 12：晶圓映射圖，處理坐標位置和與這些位置相關的數據的消息。包括如晶圓映射與晶圓上的die 的坐標和相關的binning信息。
• Stream 13：數據集傳輸，提供了在系統之間傳輸數據集的協議。
• Stream 14：對象服務，這組消息用于與對象相關的通用功能，包括獲取對象信息和設置對象的值。
• Stream 15：配方管理，定義了一組消息，用于交互E139 定義的關于配方、配方名稱空間和配方執行器的信息和操作的服務。
• Stream 16：工藝管理，提供了一組消息的協議，這些消息能夠控制設備和設備資源對物料的加工處理。
• Stream 21：（數據項傳輸）定義用于在主機和設備之間傳輸可能較大的項的消息。

E5中規定了設備特定消息的定義規范，以支持標準消息中沒有涵蓋的行為場景。

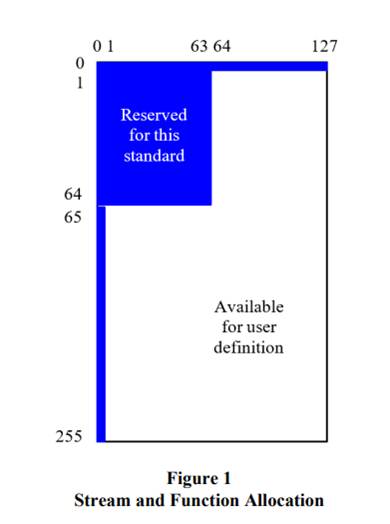

（圖片來源： SEMI E5）

消息結構

SECS-II消息被歸類到稱為Stream的類別中，每個Stream包含特定的Function消息。消息由稱為Item的數據項和Item列表組成，這種結構允許使用自描述數據格式來確保正確地解釋消息。

消息頭（Message Header）

消息傳輸協議必須為每條消息提供以下信息，稱為消息頭。消息頭中包含的信息有

• 設備ID（Device ID）：0到32767之間的數字，表示消息的來源或目的。
• Stream和Function：消息由一個Stream編號（0到127）和一個Function編號（0到255）標識。
• 請求應答（W-bit）：消息傳輸協議必須能夠識別主消息是否需要應答。

數據項與列表

• 數據項（Item）：消息中的一個數據元素，其長度和格式由該Item的前2、3或4個字節定義。例如 <U4  1000454>，表示格式為一個無符號四字節的整數數據項，這個數據項的值最終會解析為 1000454。
• 列表（List）：元素的有序集合，其中的元素既可以是Item，也可以是List。

E5中定義的基本數據類型包括：List，Binary，Boolean，I1，I2， I4， I8，U1，U2，U4， U8, F4，F(xiàn)8。E5 也規范了傳遞本地化字符串數據項的數據格式，例如 Simplified Chinese GB。

數據項字典

E5中的數據項字典是E5中消息的每個數據項的規范，約束了通信消息中數據的數據類型，用途及解釋，并列舉了數據項所使用的場景。例如：

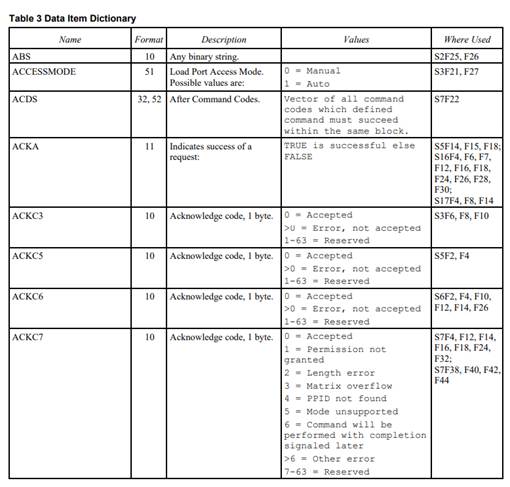

（圖片來源： SEMI E5）

結語

SEMI E5 SECS-II標準為半導體設備與主機之間的通信提供了詳細的消息結構和解釋，支持集成電路制造中的典型行為場景。通過理解SECS-II的基本概念、消息結構、交互與會話、數據項與列表以及變量字典，技術人員可以更好地實現設備與主機之間的高效通信。
